滤筒除尘器

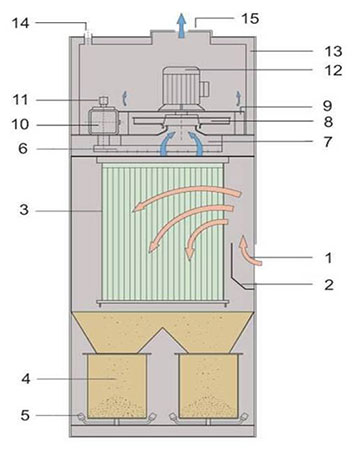

结构原理图
1. 含尘空气进口
2. 预分离板
3. 滤芯 (滤筒、滤管、烧结板)
4. 垃圾收集桶(灰桶)
5. 灰桶固定装置
6. 清灰装置垫圈
7. 清灰喷嘴
8. 风机叶轮
9. 径向风机
10. 压缩空气罐
11. 电磁阀门
12. 带有3个温度传感器的电机
13. 消音棉
14. 压缩空气接口
15. 干净空气出口

脏空气(含尘气体)通过进风口(1)进入主机,撞击在该入口处的一块导流板(2)上。这样粉尘颗粒就不会直接撞击到滤芯(3)上,而是被减速,被改变流向。此外还可形成一个下沉式的气流,从而加强了粉尘颗粒的沉积现象。
风机(9)是装在干净空气一侧的,脏空气被抽吸着穿过滤芯,同时粉尘颗粒被滤芯表面分离出来。
通过顶部的垫圈(6)发射压缩空气到滤芯上,在设备运作的过程中,滤芯不断地清洗/清灰。因此,气流速度保持恒定。
干净空气(过滤后的空气)(15)从主机的上部排出,在大多数情况下干净空气会被回流到车间内的工作区域或者直接外排到大气内(回流或外排)。
而分离出来的粉尘则落在用于粉尘收集的灰桶里(4)。

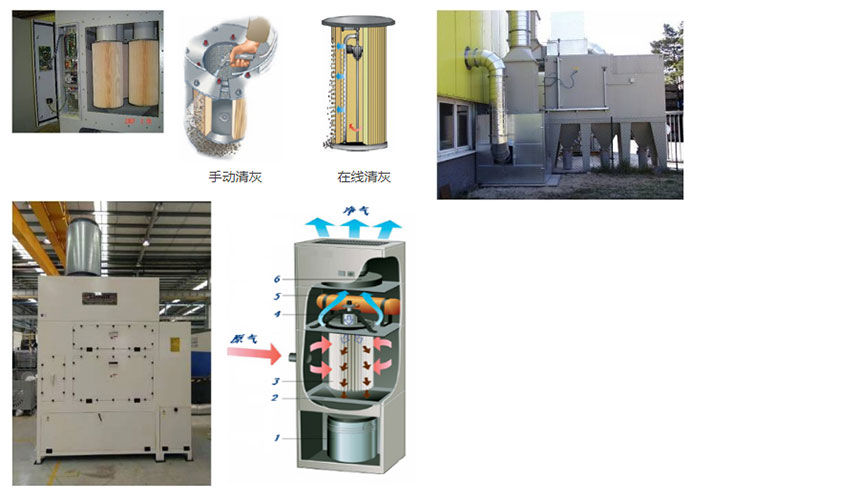

除了通过粉尘收集桶收集粉尘的标准设备之外,我们还提供通过旋转磁阀,桶或者滤筒来清灰的方式。

在所有需要进行有害物质捕捉、输送和分离的工业领域内,博斯德公司开发、生产和安装施工空气净化系统。借助于我们创新性的分离技术和系统化的设备施工,我们完全可以达到一个显著的分离效果。也正因为如此,我们为个性化解决方案所度身定做的系统具有很高的质量水平。滤筒除尘设备最适合于分离那些较细微的粉尘。几乎是所有形式的粉尘都可以毫无疑问的被分离掉,从金属加工,到合成材料加工,到化学工业,制药厂或者是陶瓷、土石加工都可以。
滤筒除尘设备是模块式的, 这样一来我们就可以很灵活的应对您的各种不同风量要求了,比如说根据不同的粉尘质量或者不同的抽风量来选配机型。这种坚固而安静的设备完全可以24小时无故障的持续运转且风量稳定。由于是系列产品,因而可以做到交货期短,价格实惠。
优势
– 高效滤芯 – 完整的整机形式 – 过滤面积大 – 过滤阻力小,内置式消音处理,风机可顶置,减少占地空间.
常见使用范围
机械加工:
– 车、钻、铣、磨 – 散装货物传输 – 混料 – 称重 – 预加工洗选
热加工过程:
– 激光、焊接
爆炸防护:
针对易爆粉尘分离,过滤器配置有安全隔膜和泄压管路
