喷淋塔除尘器

喷淋塔是一种古老的湿法除尘设备,由于其结构简单,阻力小,在工业生产中,特别是作为环保设备得到广泛应用。

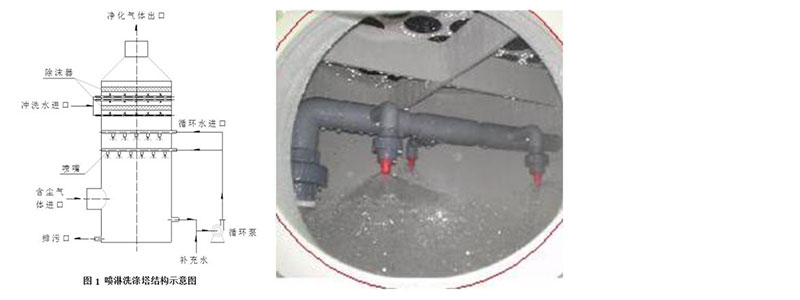

喷淋洗涤塔结构见图所示。

洗涤液通过喷嘴雾化成细小液滴均匀地向下喷淋,含尘气体由喷淋塔下部进入,自下向上流动,两者逆流接触,利用尘粒与水滴的接触碰撞而相互凝聚或尘粒间团聚,使其重量大大增加,靠重力作用而沉降下来。被捕集的粉尘,在贮液槽内作重力沉降,形成底部的高含固浓相液并定期排出作进一步处理。部分澄清液可循环使用,与少量的补充清液一起经循环泵从塔顶喷嘴进入喷淋塔进行喷淋洗涤。从而减少了液体的耗量以及二次污水的处理量。经喷淋洗涤后的净化气体,通过除沫器除去气体所夹带的细小液滴后,由塔顶排出。影响喷淋塔除尘效率的主要因素是液滴分布的均匀度、液滴粒径及粒径分布。因此,选择合适的雾化喷嘴及喷嘴的合理布置是设计喷淋洗涤塔的关键之一。
①喷嘴布置
喷淋塔内喷嘴的布置应使喷淋塔横截面被喷淋液完全、均匀地覆盖。一般都采用多层喷嘴的布置方式,相邻两层间的喷嘴呈交错布置。两层间的距离为1~2m。每个喷淋层上必须布置足够数量的喷嘴,相邻喷嘴喷出的水雾相互搭接叠盖,不留空隙,使喷出的液滴完全覆盖喷淋塔的整个断面,而且要尽可能减少沿塔壁流淌的液体量,同时要降低喷淋液对塔壁的直接冲刷磨损。
②喷淋覆盖率
喷嘴喷出的液体必须能够完全覆盖离喷嘴出口一定距离的喷淋塔截面,防止喷淋塔内出现没有喷淋液的区域而产生气体短路问题。一般要求每个喷淋层的喷淋覆盖率以200%-300%为宜
设计参数为:
空塔速度:Vg=0.6~1.2[m/s];
喷淋液气比:W=0.066~0.266[L/m3(气)] ;
喷雾压力:PL=(1.4~7.3)×105[Pa];
喷淋液滴粒径:dp=0.5~1.0[mm];
设备压降:ΔP=200[Pa]。
